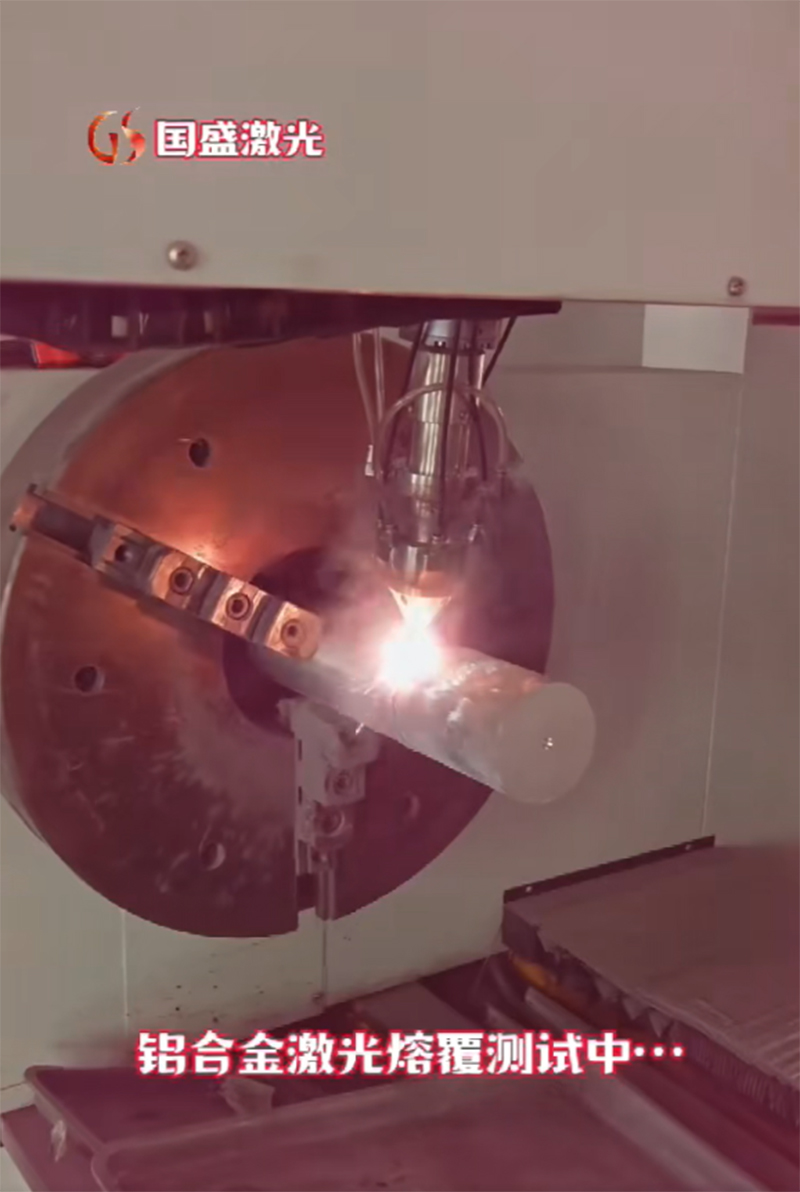

鋁合金激光熔覆修復(fù)技術(shù)適用場(chǎng)景與典型應(yīng)用案例
鋁合金激光熔覆修復(fù)技術(shù)已在多個(gè)工業(yè)領(lǐng)域?qū)崿F(xiàn)規(guī)?；瘧?yīng)用，以下為典型場(chǎng)景：
1、 航空航天領(lǐng)域
航空發(fā)動(dòng)機(jī)的鋁合金壓氣機(jī)葉片、機(jī)身框架等零件，在服役過(guò)程中易因氣流沖刷產(chǎn)生磨損或微小裂紋，直接更換成本高達(dá)數(shù)十萬(wàn)元。通過(guò)激光熔覆修復(fù)，可在葉片葉尖磨損處形成耐磨熔覆層，修復(fù)后零件使用壽命可達(dá)新件的 80% 以上，成本僅為更換新件的 1/3-1/5。例如，某航空維修企業(yè)采用 Al-Si-Cu 系粉末修復(fù)某型發(fā)動(dòng)機(jī)鋁合金葉片，修復(fù)后葉片通過(guò) 1000 小時(shí)臺(tái)架試驗(yàn)，性能完全達(dá)標(biāo)。
2、汽車(chē)制造領(lǐng)域
汽車(chē)鋁合金缸體、缸蓋的水道孔、氣門(mén)座圈等部位，易因長(zhǎng)期高溫、腐蝕導(dǎo)致滲漏或磨損。采用激光熔覆技術(shù)修復(fù)時(shí)，可在受損部位熔覆耐蝕、耐高溫的合金層，如在缸體水道孔熔覆 Al-Cr-Ni 系粉末，修復(fù)后零件耐蝕性提升 40%，且可承受 150℃以上的長(zhǎng)期工作溫度。
3、模具與通用機(jī)械領(lǐng)域
鋁合金壓鑄模的分型面、澆口套等部位易磨損，傳統(tǒng)修復(fù)方式(如氬弧焊)會(huì)導(dǎo)致模具變形，影響鑄件精度。通過(guò)激光熔覆修復(fù)，選用 Al?O?陶瓷復(fù)合粉末，熔覆層硬度可達(dá) HV300-400，耐磨性顯著提升，模具修復(fù)后可再服役 5000-10000 模次;此外，通用機(jī)械中的鋁合金齒輪、軸承座等零件，也可通過(guò)激光熔覆修復(fù)磨損表面，延長(zhǎng)使用壽命。
鋁合金激光熔覆修復(fù)技術(shù)質(zhì)量控制與檢測(cè)標(biāo)準(zhǔn)
為確保鋁合金激光熔覆修復(fù)件的可靠性，需建立全流程質(zhì)量控制體系，并通過(guò)專業(yè)檢測(cè)驗(yàn)證修復(fù)效果：
1、 預(yù)處理質(zhì)量控制
修復(fù)前需對(duì)基材表面進(jìn)行脫脂(用丙酮或酒精清洗)、除銹(噴砂或酸洗)、缺陷清理(用激光或機(jī)械方式去除裂紋、疏松等缺陷)，確保修復(fù)區(qū)域無(wú)雜質(zhì)、無(wú)氧化層，否則會(huì)導(dǎo)致熔覆層結(jié)合不良。
2、過(guò)程質(zhì)量監(jiān)控
可通過(guò)實(shí)時(shí)監(jiān)測(cè)系統(tǒng)(如高速攝像、紅外測(cè)溫儀)監(jiān)控熔池溫度、粉末送粉穩(wěn)定性，避免出現(xiàn)未熔合、氣孔、裂紋等缺陷;同時(shí)，需控制熔覆層厚度(單次熔覆厚度通常為 0.1-1mm，多層熔覆時(shí)需控制層間溫度<100℃)，防止層間開(kāi)裂。
3、后處理與檢測(cè)
外觀檢測(cè)：熔覆層表面應(yīng)平整、無(wú)明顯凸起或凹陷，粗糙度 Ra≤6.3μm;
無(wú)損檢測(cè)：采用超聲波檢測(cè)(UT)排查內(nèi)部氣孔、未熔合缺陷，采用滲透檢測(cè)(PT)排查表面裂紋;
力學(xué)性能檢測(cè)：通過(guò)拉伸試驗(yàn)檢測(cè)結(jié)合強(qiáng)度，通過(guò)硬度計(jì)檢測(cè)熔覆層硬度，通過(guò)磨損試驗(yàn)驗(yàn)證耐磨性;
微觀組織檢測(cè)：通過(guò)金相顯微鏡觀察熔覆層與基材的結(jié)合界面，確保無(wú)脆性相、晶粒均勻。
鋁合金激光熔覆修復(fù)技術(shù)行業(yè)發(fā)展趨勢(shì)：更高精度、更智能化
隨著工業(yè)制造對(duì)零件性能要求的提升，鋁合金激光熔覆修復(fù)技術(shù)正朝著以下方向發(fā)展：
1、 高精度、微區(qū)修復(fù)技術(shù)升級(jí)
未來(lái)將進(jìn)一步縮小激光光斑直徑(至 0.05mm 以下)，開(kāi)發(fā) “超精細(xì)激光熔覆” 技術(shù)，以滿足微電子、醫(yī)療器械等領(lǐng)域中微型鋁合金零件的修復(fù)需求;同時(shí)，通過(guò)多光束協(xié)同熔覆，實(shí)現(xiàn)復(fù)雜曲面(如發(fā)動(dòng)機(jī)葉片曲面)的均勻修復(fù)。
2、智能化與自動(dòng)化
結(jié)合 AI 算法與機(jī)器視覺(jué)技術(shù)，開(kāi)發(fā) “自動(dòng)缺陷識(shí)別 - 參數(shù)自適應(yīng)調(diào)整 - 修復(fù)過(guò)程閉環(huán)控制” 的一體化系統(tǒng)，減少人工干預(yù)，提升修復(fù)一致性;例如，通過(guò)機(jī)器視覺(jué)自動(dòng)識(shí)別裂紋位置與尺寸，AI 算法自動(dòng)匹配最優(yōu)激光功率、掃描速度等參數(shù)，實(shí)現(xiàn) “無(wú)人化修復(fù)”。
3、新型熔覆材料研發(fā)
研發(fā)高性能復(fù)合熔覆材料，如鋁基納米陶瓷復(fù)合粉末(Al-SiC、Al-TiC)，進(jìn)一步提升熔覆層的強(qiáng)度與耐磨性;同時(shí)，開(kāi)發(fā) “自修復(fù)” 熔覆材料，通過(guò)添加形狀記憶合金元素，使熔覆層在受熱或受力時(shí)自動(dòng)修復(fù)微小裂紋，延長(zhǎng)零件服役壽命。
結(jié)語(yǔ)
鋁合金激光熔覆修復(fù)加工技術(shù)，不僅為受損鋁合金零件提供了 “起死回生” 的解決方案，更推動(dòng)了工業(yè)制造向 “資源循環(huán)利用”“低碳高效” 轉(zhuǎn)型。隨著技術(shù)的不斷升級(jí)與成本的逐步降低，該技術(shù)將在更多領(lǐng)域?qū)崿F(xiàn)規(guī)?；瘧?yīng)用，成為支撐高端制造與再制造產(chǎn)業(yè)發(fā)展的核心技術(shù)之一。對(duì)于企業(yè)而言，掌握鋁合金激光熔覆修復(fù)技術(shù)，不僅能降低零件更換成本，還能提升產(chǎn)品競(jìng)爭(zhēng)力，為可持續(xù)發(fā)展注入新動(dòng)力。
